При строительстве контрольно-распределительного оборудования часто необходимо подключать провода или проводники к медным шинам. Обычно это достигается за счет длительных винтовых клемм или фиксированных клемм для подключения кабелей. Rittal теперь предлагает самый быстрый способ простого и безопасного подключения в виде нового поколения беспроблемных соединительных терминалов в технологии push-in.

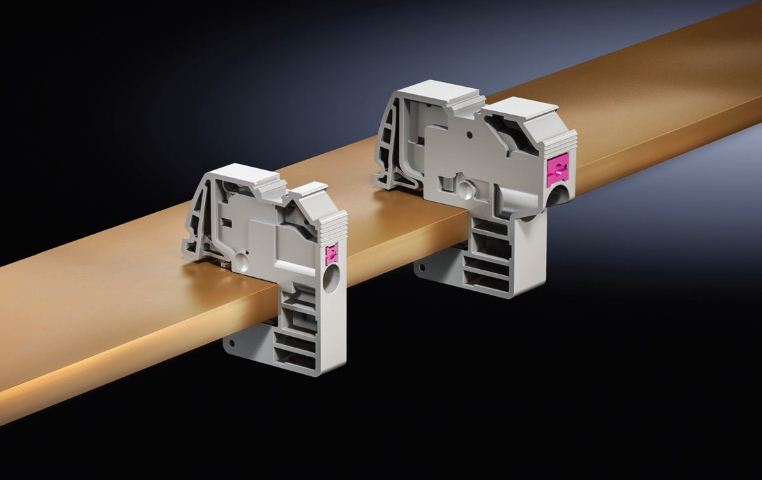

Рис. 1. Благодаря новому поколению изолированных соединительных клемм в технологии push-in, Rittal теперь предлагает самый быстрый способ для простого и безопасного подключения кабелей к сборным шинам
Зажимы имеют много преимуществ: соединительные кабели становятся очень легкими и быстрыми. Терминалы не требуют обслуживания и подходят для кабелей разных типов. Чтобы воспользоваться этими преимуществами также в шинных системах, Rittal разработала новое поколение изолированных соединительных терминалов. Таким образом, конструкторы распределительного устройства и оборудования управления получат непосредственное подключение кабелей и проводов к сборным шинам. Новые соединительные клеммы доступны в двух диапазонах от 0,5 до 4 мм² и 1,5-16 мм², а также в этом диапазоне для медных шин толщиной 5 и 10 мм. Зажимы можно легко и быстро установить на сборную шину. Изолированный конец провода соединяется с сборной шиной, просто сдвигая его в поле зажима. Первые преимущества можно заметит уже при установке зажима: во-первых, зажим удерживается на месте на сборной шине отдельным пружинным механизмом. Во-вторых, пружина удаляет окисленные слои, сформированные на сборной шине, тем самым оптимизируя проводимость. Интегрированный контактный элемент с определенными и разделенными точками контакта обеспечивает оптимальное давление.

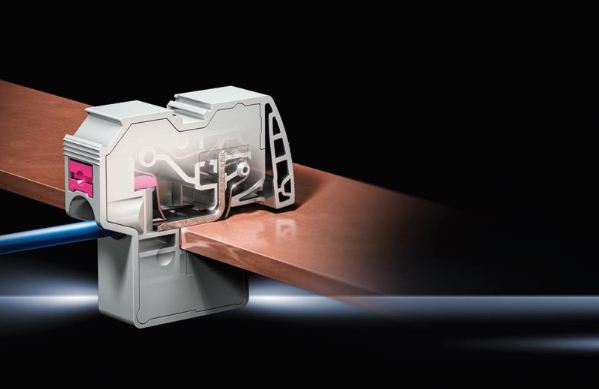

Рис. 2 Rittal с новыми соединительными клеммами — мгновенное соединение проводов
Вторая пружина внутри зажима гарантирует надежную фиксацию кабеля. В то же время этот зажим позволяет легко и быстро вставлять одно- и многожильные кабели, соединенные ультразвуковым и гибким шнурком с втулками. Вы также можете подключать кабели с двойными концевыми муфтами.
Новый соединительный терминал благодаря своим свойствам может уменьшить потенциальные ошибки, такие как неисправное давление или моменты затяжки, а также ослабление зажима. Отсутствие технического обслуживания требует надежности системы и снижает стоимость последующей сервисной работы.
Зажим также имеет много применений, таких как подключение защитных или нейтральных проводников к сборным шинам. Другим применением является кратковременное отключение от короткого замыкания на сборной шинной сборной шине. Также возможно построить последовательные распределительные блоки с большим количеством терминалов для исходящих кабелей.
Рис. 3 Rittal с новыми соединительными клеммами — мгновенное соединение проводов
Благодаря многочисленным одобрениям UL и IEC новый кнопочный зажим предлагает приложения по всему миру. Кроме того, эта новинка также подходит для использования в судоходстве и морской среде. В настоящее время испытания проводятся в ABS, DNV-GL и LR — одобрения, вероятно, будут доступны в сентябре.
>
