Компания Elektro, известный чешский производитель электротехнических соединителей, запустила новую линейку продуктов для сборщиков электрических распределительных щитов и систем автоматизации. Это основные электронные модули, размещенные в типичных корпусах электротехнических соединителей, предназначенных для монтажа на рейке TH 35, TH 15.

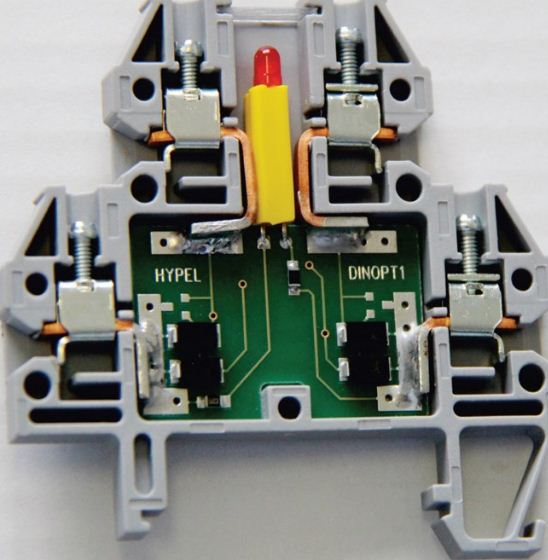

Рис. 1. RSE 4D R1A Рис. 1. RSE 4D R1A

Серия RSE D

RSE D R1A — муфта с защитным диодом и зажимом диода. Применение: зарядки от внешнего источника, защита от несанкционированного перемещения сигнала напряжения (логические схемы), защита от перенапряжения (на электромагнитные катушки, например контакторы, электромагнитные клапаны), тестирование цепей контрольных ламп. RSE D S1A — разъем с защитным диодом Шоттки. Основа терминала представляет собой кремниевый диод Шоттки 1000 В / 1 А. Цели: RSE DR1A, аналогичен, но при чрезвычайно высоких частотах(МГц). Что касается стандартного диода, падение напряжения заметно ниже.

Серия RSE LD

Соединитель имеет светодиодный диод и стабилизатор тока, обеспечивающий постоянное освещение во всем диапазоне рабочих напряжений. Применение: светофоры с частым включением устройств (длительный срок службы). Максимальное входное напряжение -30 В ÷ 30 В. Рабочее напряжение 3 В постоянного тока … 30 В постоянного тока, потребляемый ток <5 мА. Светодиодные индикаторы могут быть красного, зеленого, желтого, синего, теплого белого и холодного белого. Диодный модуль предназначен для установки на стандартных шинах TS шириной 35 и 15 мм. Корпус модуля обеспечивает защиту IP20.

Серия RSE PC

В соединителе установлен один многоразовый плавкий предохранитель с положительной теплоотдачей (PPTC) 30 В постоянного тока от 0,05 до 1,5 А и 24 В постоянного тока от 2 до 3 А. Максимальное рабочее напряжение 30 В постоянного тока. Применение: защита от перегрузки сетей передачи данных, заменяет трубчатые предохранители (выходы ПЛК, реле, контакторы, датчики, электромагнитные клапаны). Предохранители из плавленого полимера и светодиодные соединители. Один полимерный многоразовый предохранитель с положительной теплоотдачей (PPTC) 30 В постоянного тока от 0,05 до 1,5 А и 24 В постоянного тока от 2 до 3 А и светодиодный диод, обозначающий разъединение предохранителя, установлен в разъеме. Для того чтобы сигнал отключения работал, полярность подключения модуля должна поддерживаться в соответствии с диаграммой. Максимальное рабочее напряжение 30 В постоянного тока.

Серия RSE TL

Соединитель имеет двунаправленный транзитный диод 1,5 кВт / 1 мс (400 Вт / 10 мс). Характеристика диода аналогична двум диодам Зенера, соединенным последовательно и противоположно. Применение: защита от перенапряжений подключенных схем от 5 до 440 В. Прежде всего, как электромагнитные помехи, защита от антистатических разрядов, быстрое переключение, волна волн и т. д.

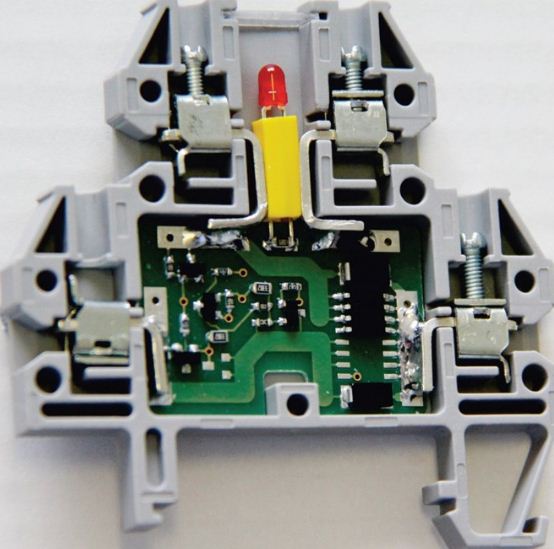

Рис. 2. RSE KT G12A

Серия RSE 4D

RSE 4D R1A — разъем с мостовым выпрямителем. В разъем были установлены четыре кремниевых диода NP 1000V / 1A, подключенные к мосту Грац. Применение: питание компонентов и цепей постоянного тока (индикаторы, электромагнитные клапаны, стабилизаторы напряжения).

RSE 4D S1A — разъем с мостовым выпрямителем на диодах Шоттки. Соединитель имеет четыре кремниевых диода Шоттки 30 В / 200 мА, подключенных к мосту. Применение: аналогично RSE 4D R1A, но в чрезвычайно быстрых схемах коммутации (МГц). В отношении стандартных диодов они имеют значительно более низкое падение напряжения. Применение: электроснабжение компьютерного оборудования, радиолокационное оборудование. Конструктивно модуль моста предназначен для установки на стандартную опорную рейку шириной 30 мм. Корпус модуля обеспечивает защиту IP20.

RSE KTU, RSE KTB, RSE серии KTG

RSE KT U24V — разъем с гальваническим сепаратором 24 В постоянного тока с однополярным транзистором. Разъем установлен оптический переключатель (30 В постоянного тока / 250 мА), сигнализации светодиод, транзистор выключения (30 В постоянного тока / 250 мА), защита от полярности выходов (диод Шоттки) и перегрузки по току (предохранитель) для повторного использования. Применение: Цепи с электропитанием до +24 В постоянного тока. Если по соображениям безопасности необходимо защитить цепи или разделить разные напряжения, различные устройства должны быть гальванически разделены.

RSE KT G — разъем с переключателем питания по отношению к N. Соединитель имеет однополярный силовой транзистор с открытым коллектором (30 В / 4, 8, 12 А), светодиодный диод, защитный диод для переключения индуктивной нагрузки (выход 3). Диод соединен с размыкающим транзистором и обеспечивает защиту от перенапряжений. Применение: объединение нагрузки до +30 В постоянного тока с сопротивлением и индукцией. RSEKT U-разъем с изоляцией источника питания. Разъем имеет установленный силовой транзистор с открытым коллектором (30 В / 2,5 А), светодиодный диод, защитный
диод для переключения индуктивной нагрузки и нагрузочный модуль 2 А с защитой от перенапряжения (предохранитель многоразового использования). Применение: объединение нагрузки до +24 В постоянного тока с сопротивлением и индукцией. Модуль предназначен для установки на стандартную полосу TS 35 мм. Корпус модуля обеспечивает защиту IP20.

Рис. 3. RSE KT U8A Рис. 3. RSE KT U8A

Серия RSE SSR, RSE KT

RSE SSR AC1A — разъем с полупроводниковым реле. Соединитель имеет полупроводниковое силовое реле с гальваническим разделением (сопротивление изоляции 1500 В переменного тока), светодиодный диод, защитный двунаправленный транзитный диод. Применение: переключение нагрузки на 250 В перем. тока / 1А.

RSE KT DC — Разъем с полупроводниковым реле 24 В постоянного тока. Преобразователь оснащен преобразователем, операционным трансформатором (40 В пост. Тока, сопротивлением изоляции 1500 В), силовым транзистором (30 В / 2, 8, 15 А), светодиодным сигнальным диодом, защитным транзитным диодом для включения индуктивной нагрузки. Была применена защита от перегрузки по току (многоразовый предохранитель). Применение: где требуется гальваническое разделение цепей, например, для логических схем 24 В постоянного тока. Индуктивную нагрузку следует обходить защитным диодом RSE D R1A.

RSE KT DCB — муфта из полупроводникового реле 24 В постоянного тока 24 В переменного тока / постоянного тока разъем установлен инверторный трансформатор операционной (вход 40 В, электрической прочности изоляции 1500 В постоянного тока) силового транзистора (30 В / 2; 8; 15 А), сигнальный светодиод, защищенный двунаправленный транзитный диод для переключения индуктивных нагрузок. Применение: гальваническое разделение логических схем 24 В постоянного тока от силовой цепи до 30 В переменного / постоянного тока.

В тех случаях, когда по соображениям безопасности требуется защитить цепи или разделить различные напряжения, различные устройства должны быть гальванически разделены. Вход от 3 до 40 В постоянного тока. Индуктивную нагрузку следует обходить защитным диодом RSE D R1A. Модуль предназначен для установки на стандартную полосу TS 35 мм.
