В общем случае системы электроснабжения представлены однострочной диаграммой (или) однолинейной диаграммой
На одной линейной схеме энергосистемы упрощены основные соединения и устройства компонентов
Изобразительное представление всей энергосистемы от создания конечной точки к потребительским помещениям известно как однолинейная диаграмма

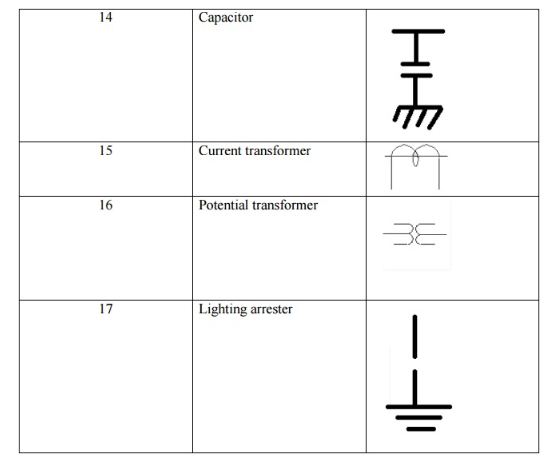

Стандартные символы однолинейной электрической системы

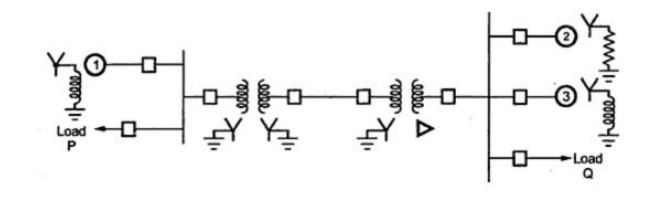

O Однолинейная диаграмма очень простой энергосистемы
O Два генератора, один из которых заземлен через реактор, а один через резистор, подключенный к шине, и через ступенчатый трансформатор к линиям передачи
O Другой генератор, заземленный в реакторе, подключен к шине и через трансформатор к противоположному концу линии передачи O На каждую шину подключается нагрузка
O На диаграмме информации о нагрузках часто даются оценки генераторов и трансформаторов и реактивность различных компонентов схемы
O Важно знать расположение точек, где система подключена к земле, чтобы рассчитать величину протекания тока при возникновении несимметричной ошибки, связанной с землей
Эквивалентная схема для различных компонентов энергосистемы:

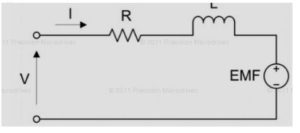

(I). Генераторы

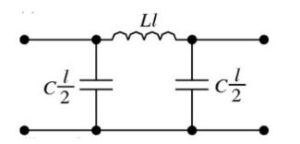

(II). Линии передачи

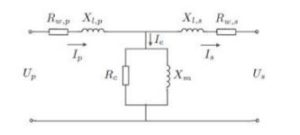

(III). трансформатор
(IV). Статическая нагрузка
(V). Вращающаяся нагрузка (двигатель)
