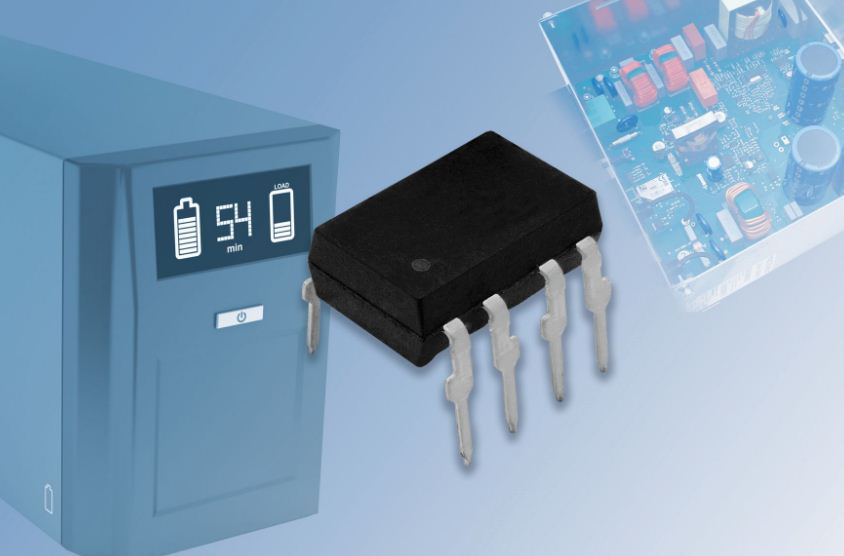

Vishay добавил к предложению 2,5-амперный контроллер MOSFET и IGBT-транзисторы с высокой эффективностью, предназначенные для применения в системах привода, фотоэлектрических преобразователях и ветряных турбинах, а также в других высоковольтных применениях. VOD3120A производится в стандартных корпусах DIP-8 и SMD-8. Он отличается очень низким падением напряжения и низким энергопотреблением 3,5 мА.
Включает светодиод AIGaAs, оптически связанный с выходным каскадом между шинами, который генерирует управляющее напряжение транзистора. Значения напряжения и выходного тока VOD3120A достаточны для прямого управления IGBT с номинальными параметрами до 1200 В / 100 А. Система характеризуется очень хорошими параметрами изоляции (VIORM = 891 В, VIOTM = 6000 В) и включает защиту от пониженного напряжения, обеспечивая защиту взаимодействующих транзисторов ,
В свою очередь, устойчивость к скачкам напряжения при времени нарастания до мин. 35 кВ / мкс уменьшает проблемы с помехами, передаваемыми между областями высокого и низкого напряжения на печатной плате. Оптический ответвитель обеспечивает максимальное время распространения 0,5 мкс, что важно в приложениях, требующих быстрого переключения. VOD3120A может работать в диапазоне напряжений питания от 15 до 30 В и в диапазоне температур окружающей среды от -40 до + 105 ° C.
