НЕИСПРАВНОСТИ СИСТЕМЫ И ДРУГИЕ НЕДОСТАТОЧНЫЕ УСЛОВИЯ

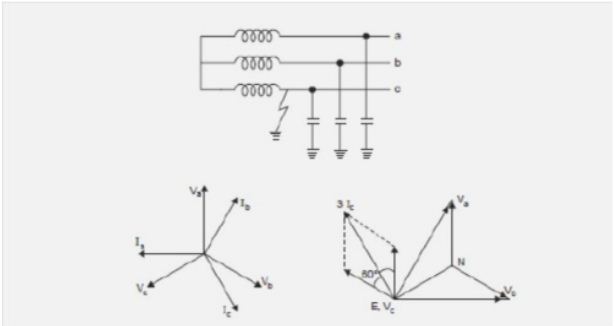

При сбалансированных условиях и полных транспонированных линиях передачи потенциал нейтрали находится вблизи потенциала земли, а токи в разных фазах через шунтирующие конденсаторы приводят к их соответствующим напряжениям на 90 °. Они смещены друг от друга на 120 °, так что чистая сумма трех токов равна нулю (рис. 1.16).
Скажем, что на одной из трех фаз пробита на землю (например, фаза «c»). Напряжение на шунтирующем конденсаторе этой фазы уменьшается до нуля, тогда как напряжение здоровых фаз становится линейным напряжением, а теперь они смещены на 60 °, а не на 120 °. Теперь чистый зарядный ток в три раза превышает фазовый ток в сбалансированных условиях (рис.1.16 (с)). Эти токи протекают через неисправность и обмотки генератора. Величина этого тока часто достаточна для поддержания дуги и, следовательно, у нас есть дуга. Это может быть из-за искрения опорного изолятора. Если дуга гаснет, когда ток проходит через нулевое значение, конденсаторы в фазах a и b заряжаются до линейных напряжений. Напряжение на линии и заземленные точки пост-изолятора будет сверхпозицией напряжения конденсатора и напряжения генератора, и это напряжение может быть достаточно хорошим, чтобы вызвать перегорание, что эквивалентно удару в автоматическом выключателе.
