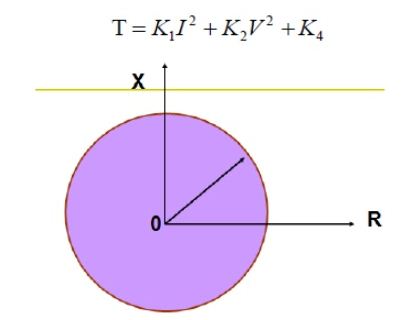

Уравнение крутящего момента T, для такого реле ток приводит в действие рабочий крутящий момент, а напряжение приводит в действие удерживающий момент, с обычной постоянной пружины K4.
Учитывая, что K2 является отрицательным (поскольку он создает сдерживающий момент) и пренебрегая компонентой крутящего момента из-за пружины, уравнение представляет собой круг в плоскости RX.
НЕДОСТАТОЧНОСТЬ РЕЛЕ СОПРОТИВЛЕНИЯ
1. Не направленно.
2. На него оказывает влияние сопротивление дуги
3. Оно очень чувствительно к колебаниям на энергосистеме из-за большой площади, покрытой ее круговой характеристикой
