Оценка эффективности устойчивого состояния
Контур управления должен регулировать выходное напряжение VI так, чтобы ошибка была равна нулю. Также необходимо, чтобы ответ был достаточно быстрым, но не вызывал проблемы с нестабильностью.
Производительность петли AVR измеряется ее способностью регулировать напряжение на входе генератора в пределах заданного предела статической точности с приемлемой скоростью реакции. Предположим, что предел статической точности обозначается Ac в процентах относительно номинального значения.

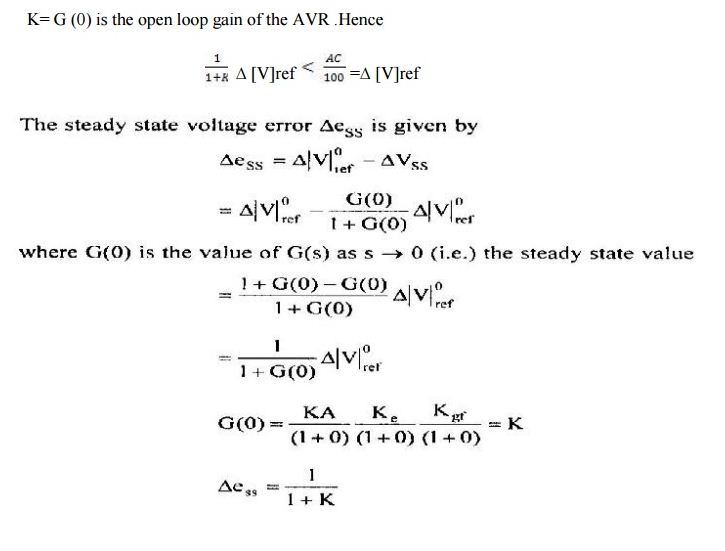

Напряжение ошибки должно быть меньше (Ac / 100) Δ | V | ref.
На блок-диаграмме для напряжения ошибки стабильного состояния Δe;
Чем больше общее усиление коэффициента усиления в прямом блоке K меньше, тем меньше погрешность установившегося состояния.
