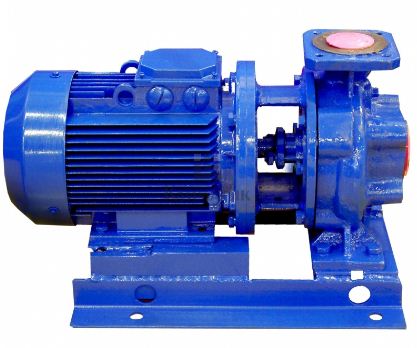

Насос серии КМ 80-65-160 представляет собой одноступенчатый центробежный насос с цилиндрическим корпусом. Он используется при перекачивании чистых или не агрессивных жидкостей, химически или механически не влияющих на детали насоса. Серия КМ доступна в нескольких технических вариантах для разных температур перекачиваемой жидкости.
Особенности центробежных насосов КМ 80-65-160:
— улучшенная эффективность насоса благодаря проверенной гидравлической системе ротора,
— плавная работа и низкие вибрации благодаря хорошим всасывающим свойствам, позволяющие работать без кавитации,
— разнообразие материалов, благодаря чему насос км 80-65-160 может быть адаптирован к различным применениям,
— легкая разборка благодаря использованию в крышке корпуса отпускных винтов,
— материал корпуса: серый чугун,
— сменные защитные втулки вала и уплотнительные кольца ротора.
Принцип действия
Центробежное колесо состоит из пары дисков с расположенными между ними лопастями, объединенными в общую конструкцию. Лопатки ротора имеют плавный сгиб, противоположный направлению вращения ротора. При таком устройстве ротор называется закрытым. Иногда вы можете найти центробежные насосы с открытым ротором, который в данном случае состоит из одного диска. Во время проведения вращательного движения ротора с жидкостью, содержащейся в нем, оказывается влияние центробежной силы, прямо пропорциональной расстоянию от колеса и квадрату угловой скорости вращения ротора. Под действием центробежной силы вода выдавливается из ротора для перекачивания (нагнетания).
Выполнение моноблочных консольных насосов в месте уплотнения блока зависит от температуры и перекачиваемой жидкости, а также от давления в трубопроводе на входе в насос.
Подготовка к монтажу включает в себя следующие действия:
1 Установите электрический насос в соответствии с инструкцией по эксплуатации и технической документации изготовителя двигателя.
2 При приемке электрического насоса на место установки, необходимо освободить его от упаковки, убедитесь, что пробки на входе и выходе на своих местах, а также в наличии гарантийных пломб, проверьте наличие эксплуатационной документации.
3 Снимите защиту со всех наружных поверхностей насоса и протрите ее ветошью.
Насос должен быть установлен в следующем порядке:
1. Установить насос на предварительно подготовленный фундамент, в соответствии со строительными нормами.
2. Установите фундаментные болты в колодцах фундамента и заполните колодцы цементным раствором.
3 После затвердевания цементного раствора, поместите электрический насос горизонтально с помощью прокладок.
4 Подсоедините подводящий и отводящий патрубок. Допускается отсутствие параллельности фланцев не должно превышать 0,15 мм на длине 100 мм.
5. Закройте клапан вакуумной системы. Включите двигатель и убедитесь, что направление вращения правильное, визуально или на манометре.
