Датчики напряжения нового семейства TPS3840 позволяют контролировать напряжение питания в диапазоне 1,6 … 4,9 В при очень низком энергопотреблении во всем диапазоне рабочих температур. Они содержат вход ручного сброса и позволяют программировать время задержки. Они обеспечивают короткое время распространения 30 мкс (тип t pHL ).
Сигнал сброса генерируется здесь, когда напряжение V DD падает ниже запрограммированного порогового уровня V IT- или после нажатия кнопки (применяя низкий логический уровень к входу MR). Время импульса можно настроить, выбрав емкость внешнего конденсатора, и его минимальное значение составляет 80 мкс.

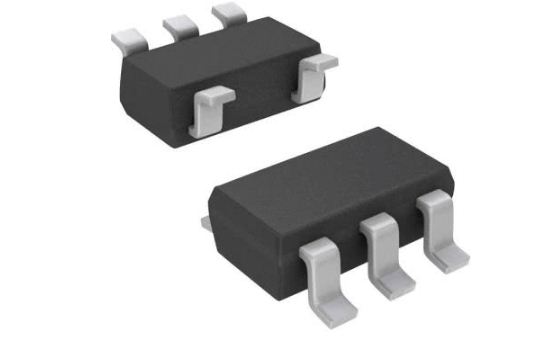

Кроме того, система включает защиту от перенапряжения на линиях MR и VDD. Доступен в версиях с двухтактным и открытым стоком (активный-низкий или активный-высокий). Закрыт в корпусе SOT23-5. Диапазон допустимых рабочих температур составляет от -40 до + 125 ° C. Область применения TPS3840 включает в себя автоматические выключатели, измерители расхода среды, детекторы дыма, установки HVAC и промышленную автоматизацию (линейные передатчики, контроллеры PLC).
Важные параметры:
- диапазон входного напряжения: 1,5 … 10 В,
- диапазон контролируемых напряжений: 1,6 … 4,9 В с шагом 0,1 В,
- точность измерения: 1%,
- потребляемая мощность: 350 нА,
- время распространения: 30 мкс,
- минимальное время задержки: 80 мкс,
- диапазон температур: от -40 до + 125 ° С
