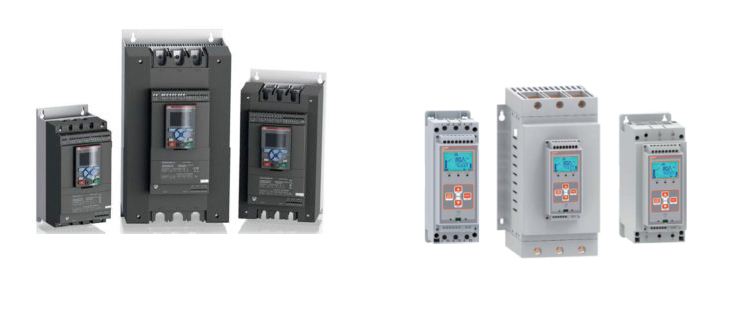

Устройство плавного пуска используется для плавного пуска или остановки двигателя путем увеличения / уменьшения напряжения.
Устройство имеет три пары тиристоров, соединенных друг с другом, каждая из которых соединена с одной из трех фаз.
Тем не менее, вы можете управлять двумя из трех фаз — в этом случае ток проходит через третью фазу плавного пуска, но не вызывает каких-либо изменений в текущей или напряжения. Тем не менее, вы должны выбрать применение указанного решения влечет за собой определенные последствия.
Различия между двухфазными и трехфазными управляемыми устройствами плавного пуска
Хотя от контроля одной из фаз не вызывает изменений в общий принцип работы устройства плавного пуска, это влечет за собой некоторые ограничения на его использование. Двухфазный УПП, в отличие от контролируемой трехфазного, не может быть использован для соединения треугольника, так как ток, протекающий через неуправляемую фазу в двигатель и прогреть его, что в конечном итоге привести к повреждению.
Кроме того, неправильное использование может привести к громкому запуску двигателя. Компонент постоянного тока, ответственный за проблему, вызван уменьшением и увеличением напряжения при управлении только двумя фазами. Его задача — тормозить и уменьшить крутящий момент, что может затруднить запуск привода.
Последним вопросом для рассмотрения является короткое, но неравномерное распределение тока по фазам во время запуска и торможения. Из-за отсутствия контроля на одной из фаз конечный выходной ток становится выше, поскольку он разбивается на две, а не три фазы.
Использование двухфазных и трехфазных плавных пускателей
Возникновение вышеуказанных обстоятельств дает возможность УПП с двухфазным управлением работать в любой конфигурации. Разумеется, не выбирайте его, когда вам нужно подключить схему треугольник, вам нужен низкий пусковой ток или когда вы наблюдаете проблемы при запуске или остановке двигателей из-за текущего дисбаланса. В таких случаях лучше использовать трехфазные плавные пускатели, где ток распределяется поровну на каждой фазе.
С другой стороны, двухфазные устройства плавного пуска будут хорошо работают практически во всех стандартных установках и где требуется управление крутящим моментом и запускается нормально или при большой мощности. Из-за того, что они дешевые, имеют маленькие размеры и универсальны, они используются в каждой отрасли.
