Цифровой мультиметр является одним из основных элементов оборудования каждого электрика, электроника или даже автомеханика. Это многофункциональное устройство позволяет измерять многие электрические и неэлектрические величины.

Рисунок 1. При определении места измерения мы должны выбрать мультиметр в соответствующем классе безопасности

В настоящее время на рынке существует широкий спектр мультиметров. Особенно поразительно большое различие цен между устройствами отдельных производителей. Также для недорогих производителей жилья характерны такие бренды, как Fluke, чья оболочка имеет характерную желто-серовую цветовую схему.

Безопасность

Выбор безопасного устройства с точки зрения безопасности можно сравнить с выбором шлема мотоциклиста. На первый взгляд разные шлемы не сильно отличаются друг от друга — только цена. Их форма и внешний вид подобны иллюзии. Тем не менее, что наиболее важно для безопасности гонщика, находится под блестящей оболочкой — специально сформированная и долговечная начинка, поглощающая ударную силу, определяет безопасность, а следовательно, и стоимость продукта. Точно так же мы можем рассматривать устройства, используемые для электрических измерений. Похоже, что почти одинаковые перспективные мультиметры могут существенно различаться с точки зрения решений, реализованных в них, которые обеспечивают безопасность человека, выполняющего измерение. Мультиметр Fluke использует специальные предохранители, препятствующие выходу дуги за пределы измерительного устройства. Наибольшие усилия по обеспечению безопасности, предоставляемые разработчиками Fluke, дают высокую уверенность в измерениях даже в точке соединения сети электропитания. Следует помнить, что чем ближе к электрическому подключению установки, тем выше мощность короткого замыкания системы и тем выше энергия, выделяемая во время короткого замыкания. При определении места измерения мы должны выбрать мультиметр в соответствующем классе безопасности (рис.1). Это требование также относится к зондам и измерительным проводам. что то, что ближе к электрическому соединению установки, тем выше мощность короткого замыкания системы и тем выше энергия, выделяемая во время короткого замыкания. При определении места измерения мы должны выбрать мультиметр в соответствующем классе безопасности (рис.1).

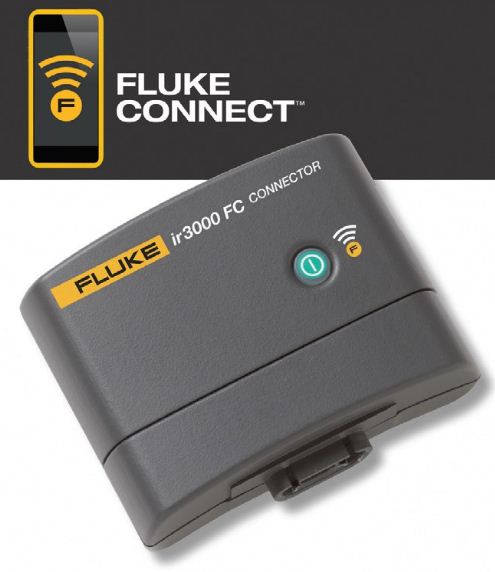

Рис 6. Разъем Connect ™ разъем Fluke ir3000 FC обеспечивает связь с приложением Fluke Мультиметр Connect ™ Photo.: ПОРТАЛ ПАРТНЕРА

Выбор мультиметров

Большинство мультиметров Fluke могут работать в области CAT IV с номинальным напряжением 600 В. При выборе мультиметра обратите внимание на такие параметры, как максимальный диапазон и разрешение измерения. Для этого мы должны точно определить места, где мы будем измерять. Например, если мы хотим произвести измерения выхода выпрямителя в преобразователе частоты, мы должны выбрать счетчик с максимально возможным диапазоном частот, потому что переменная составляющая в этих формах колебаний является очень быстро меняющимся периодическим сигналом. Мы также должны знать о многих нарушениях в электрических сетях, в которых все больше нелинейных приемников электрической энергии генерируют высшие гармоники.

Лидер среди мультиметров

Fluke 289 — всемирно известный промышленный мультиметр. В дополнение к основным измерительным функциям и наивысшему классу безопасности, этот инструмент обеспечивает ряд возможностей измерения. Он позволяет сохранять несколько сеансов измерений с заданным пользователем временным интервалом и заданным интервалом. Непрерывные данные могут занимать до 200 часов. Большой дисплей с подсветкой позволяет просматривать сохраненные измерения в графической форме и отображать тренд измеренных значений (TrendCapture). (Рис.2)

Это также самый точный мультиметр, предлагаемый Fluke. Основная точность при измерении постоянного напряжения составляет 0,025%. Частота дискретизации сигнала переменного тока (полоса пропускания) составляет 100 кГц. Следует отметить также возможность измерения гребневого фактора (CF — Creas Factor) или функции LoZ — низкий входной импеданс, который устраняет эффект остаточных напряжений. (Рис.3)

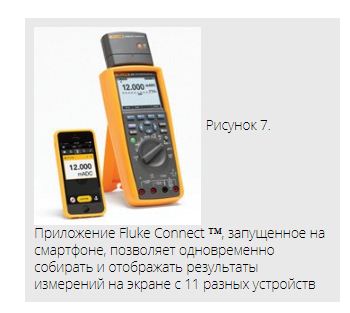

Рисунок 7. Приложение Fluke Connect ™, запущенное на смартфоне, позволяет одновременно собирать и отображать результаты измерений на экране с 11 разных устройств

Уникальная функция мультиметра, чтобы считывать значение напряжения выражается как дБв или дБм, который используется в диагностике аудио-видео оборудования и радиолокационного оборудования.

В свою очередь, диапазон 50 Ом является очень полезной функцией для электриков в промышленном обслуживании. Первая заявка — это измерение малых сопротивлений с разрешением до 0,001 Ом и способность компенсировать сопротивление измерительных проводов. Второй результат — использование источника тока 10 мА в этой функции измерения, что дает большую точность измерения в среде с большими возмущениями и шумом.

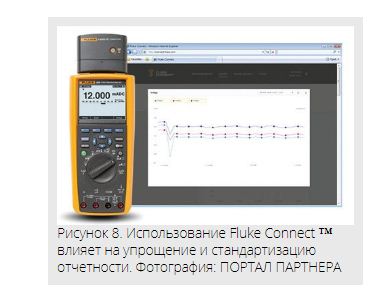

Рисунок 8. Использование Fluke Connect ™ влияет на упрощение и стандартизацию отчетности. Фотография: ПОРТАЛ ПАРТНЕРА

Другим примечательным аксессуаром является разъем Fluke Connect ™ ir3000 FC (рисунок 6), который позволяет пользователю общаться с приложением Fluke Connect ™. Этот модуль обеспечивает беспроводную передачу данных с измерителя Fluke на смартфон, собирает измерения в реальном времени, позволяет рисовать диаграммы, сохранять и предоставлять показания на постоянной основе.

В настоящее время система Fluke Connect ™ включает в себя более 30 устройств Fluke, и число постоянно растет. Устройства Fluke, отмеченные символом FC, могут быть подключены по беспроводной сети (Bluetooth или WiFi) с помощью приложения Fluke Connect ™. Приложение, запущенное на смартфоне (рис.7), позволяет одновременно собирать и отображать результаты измерений на экране с 11 разных устройств. Приложение также позволяет вам управлять результатами измерений — совместное использование с другими пользователями и архивирование в базе данных Fluke Cloud ™.

У нас есть доступ к облачным данным через смартфон и через ПК через веб-браузер. Оптимизация диагностики электроустановок с использованием устройств Fluke и технологии Fluke Connect ™ в первую очередь связана с возможностью одновременного выполнения нескольких измерений. Полученные результаты могут быть назначены ранее определенным устройствам. Путем систематического управления и назначения измерений устройствам, определенным в приложении, мы сможем наблюдать общие тенденции происходящих изменений. Корреляция тенденций различных измеряемых величин (включая термограммы из термографических исследований с камерами Fluke), мы можем предсказать предстоящие сбои, что является самым важным преимуществом использования технологии Fluke Connect ™ — это экономит время и деньги. Кроме того, использование Fluke Connect ™ влияет на упрощение и стандартизацию отчетов, которые являются производными от сделанных измерений. Корреляция тенденций различных измеряемых величин (включая термограммы из термографических исследований с камерами Fluke), мы можем предсказать предстоящие сбои, что является самым важным преимуществом использования технологии Connect ™ — это экономит время и деньги.

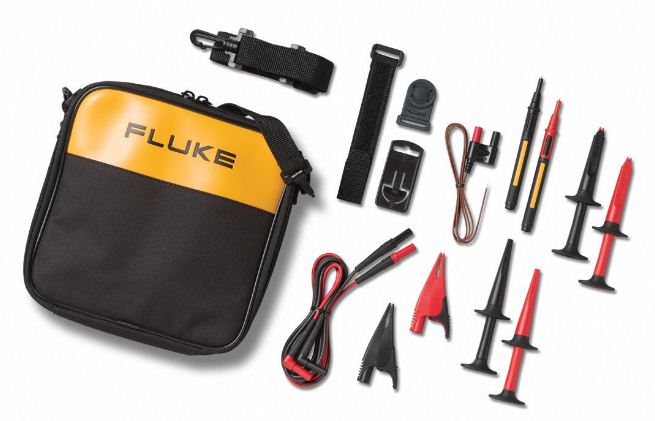

Рис 9. Для мультиметра доступен обширный комплект принадлежностей TLK-225. Фотография: ПОРТАЛ ПАРТНЕРА

Fluke 289 — мультиметр, используемый годами профессионалами по всему миру. Обладая функциональностью, точностью и механической прочностью, он стал лидером среди мультиметров. Теперь, обогащенный модулем ir300, FC Connector присоединяется к семейству Fluke Connect ™, что еще больше укрепляет его положение.
