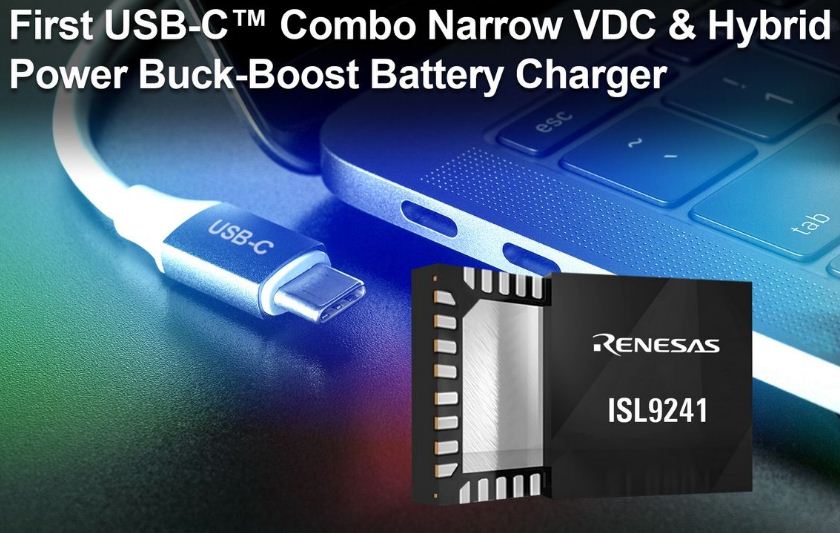

Renesas Electronics запускает первую систему зарядки аккумуляторов, совместимую с портом USB-C, обеспечивая поддержку режимов NVDC (Narrow Voltage Direct Charging) и HPBB (Hybrid Power Buck-Boost). Это может быть использовано, среди прочего в ноутбуках, планшетах и силовых банках. Набор реконфигурируемых внутренних регистров позволяет использовать индукционную катушку меньшего размера в режиме HPPB и обеспечивает более высокую энергоэффективность при различных уровнях мощности.
ISL9241 контролирует зарядку аккумулятора, регулирует напряжение на системной шине питания и управляет функциями безопасности, управляя внешними транзисторами NFET. Он может функционировать должным образом, взаимодействуя только с источником питания, только с батареей или с обоими этими источниками.
Работая с источником питания или портом USB-C, он может контролировать зарядку батарей, состоящих максимум из 4 литий-ионных элементов. В базовом режиме NVDC ISL9241 автоматически выбирает источник входного сигнала для питания системы, который может быть источником питания или батареей.
В режиме HPBB повышенной мощности ISL9241 поддерживает схемы обхода, обхода плюс, обратного турбо-наддува и обратного турбо-наддува плюс. Для работы с обратной цепью (OTG) напряжение, подаваемое на порт адаптера переменного тока, может составлять от 5 до 20 вольт, обеспечивая поддержку режима быстрой зарядки PPS.
Кроме того, ISL9241 поддерживает дополнительный режим питания, который позволяет собирать энергию во входном конденсаторе, которая может быть возвращена нагрузке во время повышенного энергопотребления от источника питания. В реализации полной системы зарядки USB-C PD3.0 ISL9241 может взаимодействовать с регуляторами понижающего напряжения ISL95338, PD R9A02G011 и R9J02G012, а также с индикатором заряда RAJ240045.
Ключевые особенности ISL9241:
- система подзарядки, поддерживающая режимы NVDC и HPBB для 2-, 3- и 4-элементных литий-ионных аккумуляторов,
- диапазон входного напряжения: 3,9 … 23,4 (без мертвой зоны),
- выходное напряжение системы / аккумулятора: 3,9 … 18,3 В,
- режим байпаса для прямого подключения системы к сетевому зарядному устройству,
- мониторинг тока зарядного устройства и аккумулятора,
- поддержка дополнительного режима питания (активная защита Intel VMIN),
- программируемая автономная система зарядки с таймером окончания зарядки,
- встроенный 8-разрядный аналого-цифровой преобразователь для измерения рабочих параметров: температуры (печатная плата и разъемы), тока и напряжения источника питания, тока зарядки / разрядки аккумулятора и напряжения на системной шине,
- пониженное напряжение, перегрузка по току и тепловая защита,
- функция зарядки аккумулятора глубоко разряжена,
- Интерфейс SMBus / I²C для программирования основных параметров, режим работы от аккумулятора с очень низким энергопотреблением.
