Системы снабжения:
Однофазная система:

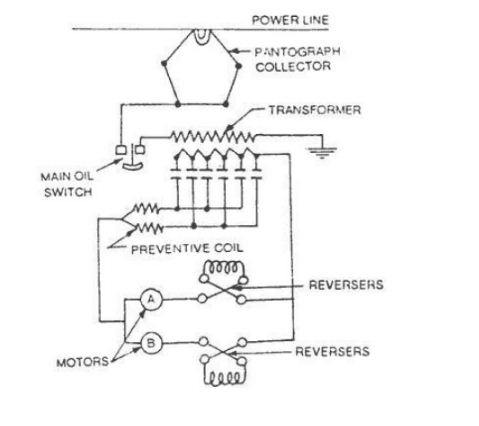

Подача подается на первичный трансформатор через масляный выключатель. Вторичный трансформатор подключен к двигателю через распределительное устройство, подключенное к соответствующему постукиванию на вторичной обмотке трансформатора.
Коммутационное оборудование может быть механически управляемым выключателем или дистанционным управлением групповых выключателей. Коммутационные соединения расположены в двух группах, обычно соединенных с концами двойной дроссельной катушки, которая находится между коллекциями и соседними точками отвода на трансформаторе. Таким образом, катушка действует как превентивная катушка, позволяющая производить изменение резьбы без коротких замыканий на обмотке трансформатора и без необходимости открытия основной цепи.
Системы постоянного тока:
Преобразование и генерация высокого напряжения постоянного тока очень неудобны для используемого источника постоянного тока, как правило, 600 В, и это напряжение почти универсально для использования в городских и пригородных железных дорогах.
Для оборудования с постоянным током серийный двигатель универсально используется, так как его характеристики крутящего момента наилучшим образом подходят для требований к тяге. Обычно в одном оборудовании используются два или более двигателей, которые соединены последовательно или параллельно, чтобы обеспечить требуемые скорости вращения. Двигатели первоначально соединены последовательно с пусковыми реостатами по линии контакта и рельсам, реостаты затем отключаются ступенчато, поддерживая примерно постоянный ток до тех пор, пока двигатели не будут работать в полном объеме. После этого двигатели перестраиваются параллельно, снова с реостатами, реостаты отключаются ступенчато, оставляя двигатели полностью параллельными. Входной сигнал питания остается приблизительно постоянным во время серийной надстройки, затем при параллельном отключении он удваивает это значение. Таким образом, двигатель 4 будет иметь три экономичные скорости, когда двигатели работают последовательно, последовательно — параллельно. Реостаты работают электромагнитно или электропневматически.
