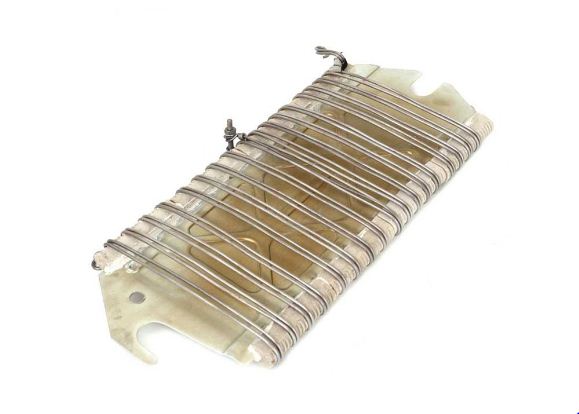

Резистор ЭС-3 — это элемент электрического сопротивления, предназначен для измерения напряжения на отдельных участках цепей. Используется промышленном оборудовании с функцией распределения напряжения на конкретных участках цепи.
Технические характеристики:
Тип: проволочное сопротивление
Величина тока: до 20.7 А
Обеспечиваемое сопротивление: 891 мОМ
Доступ по сопротивлению: + 10 %
Размещение резистора: горизонтальное
Максимальное напряжение: 660 В
Частота электрической цепи: 50 Гц
Вес: 0,49-1,05 кг
Климатическое исполнение: умеренный и тропический
Резистор ЭС-3 можно купить на сайте ross.com.ru/rezistor-es-3 или по номеру телефона г. Белгород Тел. (4722)40-00-70
Проволочные резисторы
Проволочные резисторы выполняются из изолирующего сердечника или стержня путем обертывания вокруг резистивной проволоки. Провод сопротивления обычно представляет собой сплав вольфрама, манганина, нихрома или никеля, а изоляционный сердечник изготовлен из фарфора, бакелита, прессовой бумаги или керамического глинистого материала.
Резисторы из манганиновой проволоки очень дороги и используются с чувствительным испытательным оборудованием, например мостом Уитстона и т. д. Они доступны в диапазоне от 2 Вт до 100 Вт или более. Омическое значение этих типов резисторов составляет от 1 Ом до 200 кОм или более и может безопасно эксплуатироваться до 350 C. Кроме того, номинальная мощность высоковольтного резистора для проволоки составляет 500 Вт, а допустимое значение сопротивления этих резисторов составляет 0,1 Ом — 100 кОм.
Преимущества и недостатки резисторов, намотанных проводом.
Проволочные резисторы создают более низкий уровень шума, чем резисторы углеродного состава. Их производительность хорошая в условиях перегрузки. Они надежны и гибки и могут использоваться с диапазонами частот постоянного и переменного тока. Недостатком резистора с проволочной обмоткой является то, что они являются дорогостоящими и не могут использоваться в высокочастотном оборудовании.
Проволочные резисторы используются в тех случаях, когда требуется высокая чувствительность, точное измерение и сбалансированное управление током, например, в качестве шунта с амперным счетчиком. Кроме того, резисторные резисторы обычно используются в устройствах и оборудовании с высокой мощностью, испытательных и измерительных устройствах, отраслях промышленности и контрольно-измерительном
оборудовании.
