До недавнего времени переключение на малых токах было задачей реле. Эти элементы имеют небольшие размеры и могут быть легко установлены на DIN-рейке. В приложениях с гораздо более высокими токами, например в дугогасительной камере, в основном использовались контакторы. В настоящее время, благодаря прогрессивной миниатюризации, различия в применении обоих переключающих элементов стираются. Вот что вы можете ожидать от последних контакторов, которые в настоящее время на рынке.
Рис. 1. Сравнение размеров серии контакторов К0, К1, К3
Одним из ведущих производителей инновационных контакторов для промышленного применения является австрийская компания Benedict & Jager, существующая c 1920 года, которая выпустила новую серию с обозначением «K0». Benedict производит различные компоненты промышленной автоматизации, в том числе: контакторы, контакторы для конденсаторных батарей, модульные контакторы, выключатели двигателя, термические элементы, кнопки и разъединители и.
Серия K0 в настоящее время является самым маленьким контактором в мире, который по размерам похож на типичные реле большой мощности. Их размеры составляют всего 33 × 35,5 мм. Для сравнения, большое силовое реле с контактной мощностью 1,5 кВт имеет 35,8 × 38,2 мм и предназначено для монтажа на DIN-рейку, поэтому вы можете видеть, что это элементы одного масштаба.
Производитель также предлагает в качестве аксессуара подставку-адаптер, позволяющую устанавливать контактор на печатной плате. Контакторы K0 предназначены для переменного тока с номинальным значением 12 A в категориях AC1 и 5 A в категории AC3 (400 В). Их номинальная мощность составляет до 2,2 кВт. Для контактора может быть соединен с проводами, имеющих диаметр 0,5-1,5 мм2 ( в соответствии с номенклатурой 14-20 AWG). Параметры соответствуют стандарту IEC 60947-4-1.
Кроме того, в линейке Benedict доступны версии предназначенные для переключения электродвигателей с выбором направления вращения. Эти модели имеют букву «W» в обозначении, и в настоящее время это самая маленькая производительность на рынке. В зависимости от версии эти контакторы имеют четыре контакта NO, NC или их комбинации, такие как 2 × NC и 2 × NO и т. д.

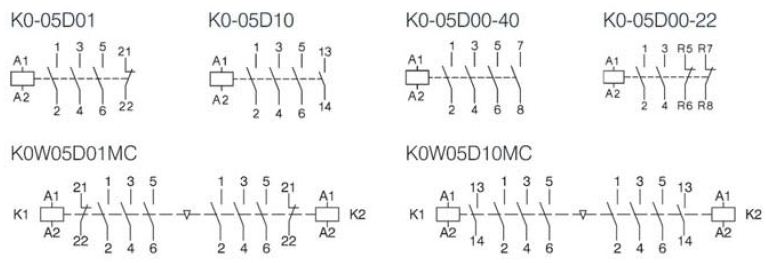

Рис. 2. Доступные конфигурации контактов
Серия K0 имеет много атрибутов, общих для всех продуктов Benedict. Примером этого является самоочищающаяся система контактов. Их поверхность надрезана, и во время разъединения отдельные элементы трутся друг о друга, удаляя грязь (оксиды, отложения углерода), образующиеся во время работы.
Контакторы также проходят испытание на «светящуюся проволоку» во время производства. Это означает, что в зависимости от технических характеристик к контактору прикладывают провод, нагретый до 550, 650, 750, 850 или 960 C, на период до 30 секунд. По истечении этого времени на контакторе не должно быть никаких следов тления или горения. Кроме того, катушка контактора имеет класс изоляции «F», что означает, что рабочая температура контактора может достигать 90 C и ниже при -40 C.
Выводы
Являются ли новые контакторы революцией? Частично да. С одной стороны, это огромный шаг для миниатюризации компонентов промышленной автоматизации, которые последовательно внедряет Benedict. С другой стороны, переключение цепей с меньшим током было задачей реле, но в случае серии K0 мы имеем дело с большими мощностями. Время и потребности рынка определят, будут ли приняты новые идеи Benedict.
