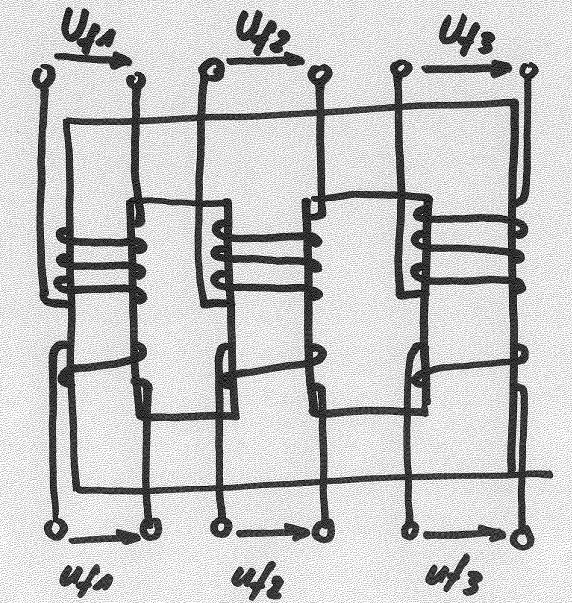

Принцип работы трехфазного трансформатора аналогичен принципу работы однофазного трансформатора. Однако у нас есть минимум три линии питания с переменным напряжением, сдвинутым по фазе на 120 °. Обмотки такого трансформатора наматываются на три сердечника. В типичных сердечниках намотка на центральной сердечнике создает поток, замыкающий путь которого отличается от других, что учитывается в процессе проектирования. На следующем рисунке показана упрощенная конструкция трехфазного трансформатора. Прежде чем трансформатор тока трехфазный купить, необходимо знать мощность подключаемой нагрузки. В продаже имется трансформаторы мощность от 1 кВА до 250 кВА.
Напряжение Uf1 … Uf3 — фазовое напряжение первичной стороны, а uf1 … uf2 — фазное напряжение вторичной стороны. На практике с первичной и вторичной сторон выходят три или четыре провода (четыре проводника возникают, когда получается так называемая нулевая точка). Отсюда вывод, что обмотки подключены перед выходом. Существует много способов подключения. Основные три показывают рисунок.

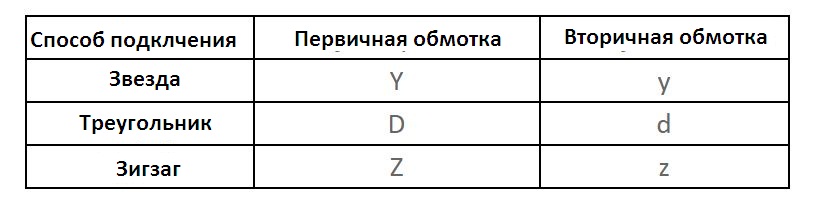

По соглашению символы метода соединения даются с использованием букв
Обмотки на первичной и вторичной сторонах могут быть подключены одинаково, т. е. Yy, Dd, Zz или смешанным образом Yd, Dy, Yz, Dz. Это, очевидно, влияет на свойства трансформатора. Одной из причин создания комбинации напряжений является правильное намагничивание сердечника для различных применений, что важно для несимметричных нагрузок вторичной стороны. Способы соединения также влияют на передачу напряжения и угловое смещение векторов выходного напряжения относительно входных напряжений.
Yy — n = N1 / N2 = U1R / U2R
Однако, если соединения смешиваются, то передачи катушки и напряжения различны
Dy — n = N1 / N2 = √3 U1R / U2R
Yd — n = N1 / N2 = U1R / √3U2R
Yz — n = N1 / N2 = √3 U1R / 2U2R
В дополнение к изменению отношения напряжения в смешанных соединениях происходит сдвиг фаз между первичным и вторичным напряжениями. Если, например, напряжениевторичной стороны смещается в фазе на 150◦, что соответствует перемещению часовой стрелки с 12 часов до 5 часов, то мы говорим, что часовой сдвиг равен 5.
Общей группой соединений является, например, Dy11. Это означает, что первичная обмотка подключена в треугольнике, поэтому трансформатор может питаться от трехпроводной сети электропитания, а вторичная сторона соединена звездой, что позволяет вывести четвертый провод, общий для так называемой нулевой точки. Напряжения вторичной стороны задерживаются относительно напряжений первичной стороны на угол 330 °, или их можно также сказать, что обгоняет напряжение первичной стороны на угол -30 °.
