Полумостовые блоки питания PowerStructors BridgeSwitch упрощают проектирование систем привода для 2- и 3-фазных двигателей PM и BLDC мощностью до 300 Вт, которые включают в себя два высоковольтных (600 В), n-канальный FREDFET нижний и верхний транзисторы вместе с быстрые параллельные светодиоды с мягкими характеристиками регенерации, необходимые в инверторных приводах с жестким переключением.

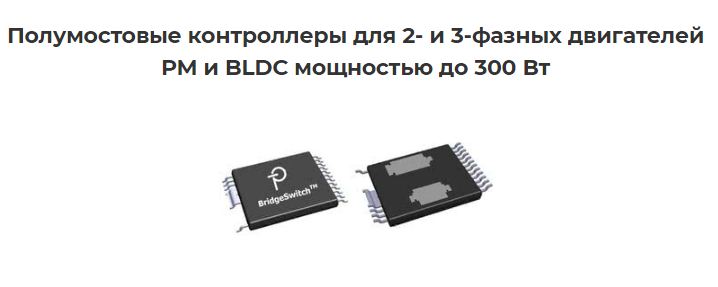

Уникальный токовый выход с непрерывной фазой, доступный в версии BRD126X, облегчает внедрение систем управления, работающих без внешних датчиков и усилителей. Контроллеры BridgeSwitch закрыты в низкопрофильных корпусах InSOP-24C с размерами 11,6 x 9,4 x 1,45 мм. Они обеспечивают эффективность до 98%.
Они не требуют внешних радиаторов при полных номинальных токах или дополнительных источников поляризации. Они включают в себя программируемый посимвольный ограничитель тока как для FREDFET, так и для защиты от перегрева, перегрузки по току, пониженного и повышенного напряжения, а также защиту от одновременного переключения обоих транзисторов на выходном каскаде.
Контролируемые фронты токов в транзисторах FREDFET ограничивают уровень генерируемых помех EMI. Типичные области применения контроллеров BridgeSwitch включают в себя холодильники, посудомоечные машины и вентиляторы конденсаторов в кондиционерах.
