Генераторы:

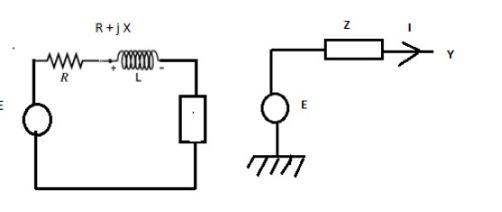

Эквивалентная схема генератора генератора, т. е. источник напряжения в цепи с эквивалентным сопротивлением. Z = R + jX
Трансформаторная модель
Модель системы передачи
Линия передачи смоделирована как
(I). Модель короткой линии
(II). Модель средней линии
(III). Модель с длинными линиями
(I). Модель короткой линии: предполагается, что сопротивление и индуктивность малы
(II). Модель средней линии (линии от 80 до 250 км)
Предполагается, что сопротивление и индуктивность сосредоточены, а общий вход шунта делится на две равные части и помещается на приемные и направляющие концы.
X = Lω
Y / 2 = Cω/ 2
A = 1 + ZY / 2
В = Z
С = У (1 + ZY / 4)
D = 1 + ZY / 4

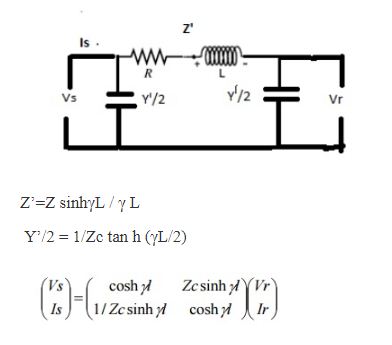

(III). Модель длинной линии (линии выше 250)

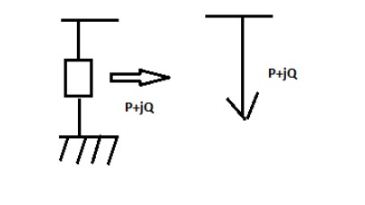

Представление нагрузки
Нагрузка:
Нагрузка представлена представлением о постоянной мощности. Оба MW (P) и MVAR (Q) — постоянные
