В этом году на выставке Энергетаб Релпол отметил свое 60-летие. Шесть десятилетий они преуспевают в разработке и производстве качественных продуктов, которые широко используются в системах промышленной автоматизации и энергетики. Предложение Relpol включает в себя: электромагнитные и временные реле, контрольные реле для контроля напряжений и токов, а также полупроводниковые версии и программируемые реле.
Реле Р15-2П
Наиболее известной группой продуктов компании являются электромагнитные реле. Эти продукты широко используются в автоматизации и электротехнической промышленности — можно даже сказать, что современная автоматизация и электротехника не существовали бы без них.
Каждое электромагнитное реле можно разделить на две части: систему ввода и управления и схему выхода, т. е. контактный блок. Реле используются для того, чтобы:
- обеспечить гальваническую развязку между элементами управления и цепью питания,
- увеличить нагрузочную способность выходной цепи,
- управление с помощью одной цепи управления с несколькими выходными цепями, которые могут иметь различные напряжения и нагрузки,
- разделение выходных цепей.
Катушка реле R15-2P
Катушка является основным элементом реле и используется для преобразования электрической энергии в механическую. Поэтому его правильный выбор для приложения очень важен. Основные параметры в этом случае: номинальное напряжение, сопротивление и потребляемая мощность. Relpol четко публикует эту информацию в своих карточках каталога.
Определения, включенные в таблицу 1, касаются следующих параметров катушек реле R15 :
Код катушки — это интуитивно понятно и легко запоминается. Число 1 в начале означает напряжение постоянного тока, в свою очередь 5 — напряжение переменного тока. Другие три цифры обозначают значение напряжения.
Во втором столбце перечислены номинальные напряжения катушек , которые обеспечивают включение контактов реле. Пример реле R15 может иметь катушки с очень разными конструкциями — 10 версий для постоянного тока и 14 для переменного тока.
Значение сопротивления катушки относится к его сопротивлению температуре 20ºC, за которым следует допуск, указанный в следующем столбце. В случае катушки реле R15 высокое сопротивление обеспечивает высокую невосприимчивость к помехам, в то время как небольшие токи, индуцированные в длинных проводах в системе, обычно не вызывают включение реле.
Последние два столбца в таблице содержат информацию о рабочих напряжениях катушки. Наименьшее напряжение, при котором реле должно переключать контакты, в этом случае составляет 0,8 U n (номинальное напряжение), а максимальное напряжение составляет 1,1 U n .
Таблица 1. Параметры катушек реле R15
Используя приведенные выше данные в таблице, легко рассчитать номинальную потребляемую мощность катушки , которая равна P = U² / R, где U — напряжение на катушке , а R — ее сопротивление.
Карточки каталога также содержат информацию о классе изоляции катушек реле. Для вышеупомянутого реле R15 класс изоляции составляет F: 155ºC. Это означает, что катушка реле будет выдерживать температуру 155ºC и сохранять изоляцию, хотя все реле работает при напряжении переменного тока при максимальной температуре 55ºC, а реле в исполнении постоянного тока — при максимальной температуре 70ºC.

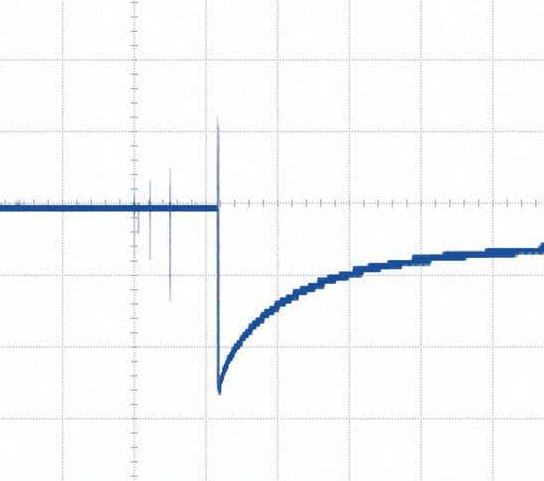

Напряжение на катушке реле при ее включении
При проектировании систем автоматизации, чтобы обеспечить правильную работу катушки, следует учитывать несколько зависимостей, связанных с температурой:
- повышение температуры обмотки вызывает увеличение сопротивления,
- повышение температуры провода вызывает уменьшение значения тока, протекающего через катушку реле ,
- пониженный ток увеличивает пороги включения и выключения реле.
С учетом вышеизложенного реле может поставляться с заданным допуском, отличающимся для разных типов реле. Кроме того, ток, протекающий через контакты реле, нагревает все реле, что повышает температуру его катушки .
Катушки и защита от перенапряжения
Реле R4N
При использовании реле необходимо знать, что катушка является источником значительных перенапряжений, которые могут создавать помехи для других устройств. Катушки реле в рабочем состоянии имеют высокую индуктивность, что означает, что после отключения обмотки реле происходит внезапное увеличение напряжения. Это расстройство негативно влияет на работу близлежащих электронных схем.
Реле R2N, R3N, R4N, R15 двух- и трехконтактные могут быть выполнены с элементами защиты от перенапряжения внутри реле. Катушки постоянного напряжения снабжены диодами для тушения, а переменное напряжение — с помощью варисторов.

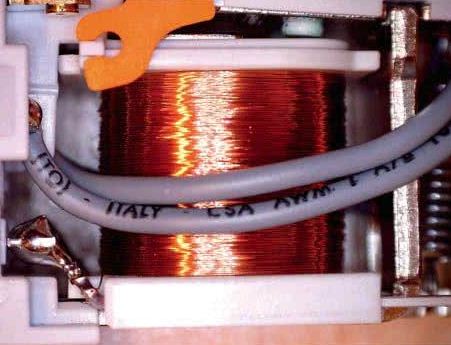

Катушка реле R4N
В случае, когда варисторы и диоды в реле не используются, могут использоваться модули с элементами защиты от пере напряжений, установленными в розетки.
Обращает на себя внимание тот факт, что электромагнитные реле, предлагаемые Relpol, позволяют питать катушки током в течение любого отрезка времени. Исключением является бистабильное реле RSM850B, но в этом случае оно работает по другому принципу.
ВЫВОД
Электромагнитное реле является широко используемым продуктом, и его правильное использование обеспечивает длительную и правильную работу. В статье представлены основные принципы правильного выбора катушек. В свою очередь, ранее представленная статья описывает тему правильного выбора контактов для приложения.
