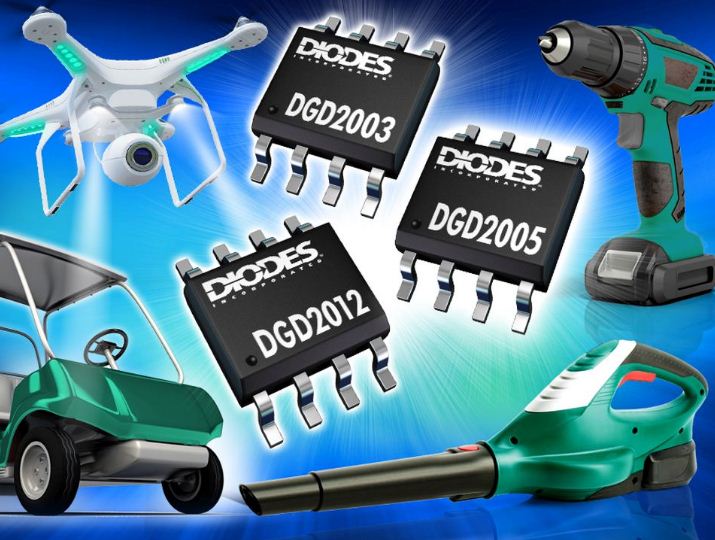

DGD2003 / 2005 и DGD2012 — это высокоскоростные высоковольтные драйверы затворов для МОП-транзисторов, предназначенные для работы с двумя n-канальными транзисторами, соединенными в полумостовой конфигурации. Они могут быть использованы, среди прочего в преобразователях постоянного тока, инверторах и усилителях класса D, работающих с напряжением питания до 200 В. Они содержат логические входы с затворами Шмитта, снижая риск случайного переключения и совместимые с цепями TTL / CMOS.
Выходы устойчивы к отрицательным импульсам перенапряжения и имеют защиту от пониженного напряжения для верхних и нижних участков. Контроллеры DGD2003 / 2005 работают с максимальным выходным током источника / приемника 290/600 мА соответственно. В случае DGD2012S8 это 1,9 / 2,3A соответственно.
Чтобы снизить риск одновременного переключения обоих транзисторов в выходном каскаде, новые драйверы характеризуются согласованным временем задержки. Все три системы закрыты в корпусах SO-8. Они могут работать в диапазоне температур окружающей среды от -40 до + 125 ° С.
