РЕАКТИВНАЯ СХЕМА
С некоторыми дополнительными и упрощающими предположениями диаграмма сопротивления может быть упрощена далее, чтобы получить соответствующую диаграмму реактивности. Ниже приведены сделанные допущения.
Дополнительные предположения:
O Сопротивление часто не учитывается при анализе неисправностей. Это вызывает очень незначительную ошибку, поскольку сопротивление незначительно
O Нагрузки опущены,
O Емкости линии передачи неэффективны,
O Намагничивающими токами трансформаторов пренебрегаются.

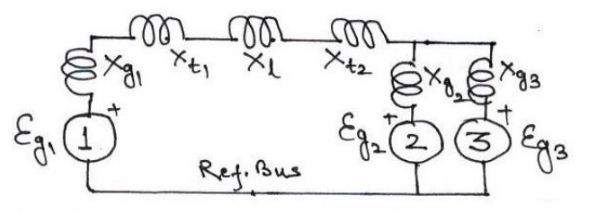

Пример системы в соответствии с приведенными выше предположениями и со ссылкой на систему, изображенную на рисунке 2 и рис., диаграмму реактивности можно получить, как показано на рисунке.
