АНАЛИЗ СИСТЕМНОГО ПЛАНИРОВАНИЯ И ОПЕРАТИВНЫХ ИССЛЕДОВАНИЙ
Потребности в системном анализе при планировании и эксплуатации энергосистемы
O Планирование и эксплуатация энергосистемы. Оперативное планирование охватывает весь период, начиная с постепенного этапа разработки системы
O Инженерные расчеты по эксплуатации системы в различных точках, таких как региональная и национальная нагрузка
Планирование и анализ систем электроснабжения включает в себя обслуживание объектов генерации, передачи и распределения.

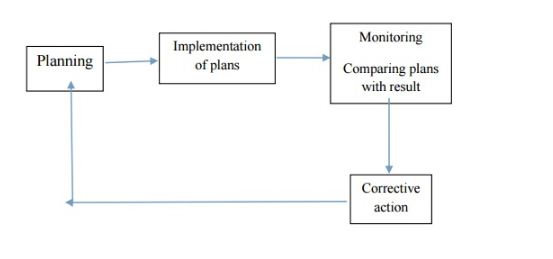

Шаги:
O Планирование энергосистемы
O Выполнение планов
O Система мониторинга
O Сравнивать планы с результатами
O Если нежелательного отклонения не происходит, то сразу перейдите к планированию системы
O Если возникает нежелательное отклонение, предпримите корректирующие действия, а затем перейдите к планированию системы
Планирование и эксплуатация энергосистемы очень важны для анализа
(А). Анализ потока нагрузки
(Б). Анализ короткого замыкания
(С). Анализ переходных процессов
Анализ потока нагрузки
O Работает электрическая система — Режим стабильного состояния
O Основной расчет, необходимый для определения характеристик этого состояния, называется потоком нагрузки
O Исследования потока мощности — для определения тока активного тока и реактивной мощности в данной энергосистеме
O Можно проанализировать ряд рабочих условий, включая непредвиденные обстоятельства. Эти условия работы
(А). Потеря генератора
(b). Потеря линии передачи
(c). Потеря трансформатора (или) нагрузки
(Г). Перегрузка оборудования (или) недопустимые уровни напряжения
O Результат анализа потока мощности — это точка отсчета для анализа стабильности и повышения коэффициента мощности
O Исследование потока нагрузки выполняется при планировании новой системы или расширении существующей
Исследования короткого замыкания
O Чтобы определить величину тока, протекающего через силовую систему через различные промежутки времени после отказа
O Цель анализа коротких замыканий — определение тока и напряжений в разных местах системы, соответствующих разным типам неисправностей
(А). Трехфазное замыкание на землю
(Б). Ошибка замыкания на землю
(С). Ошибка линии
(Г). Ошибка двойного замыкания на землю
(Е). Размыкание проводника
Анализ переходной стабильности
O Способность энергосистемы, состоящей из двух (или) более генераторов, продолжать работать после изменения в системе, является мерой стабильности
O В энергосистеме стабильность зависит от уровня загрузки системы характеристик генератора потока мощности и параметров линии
