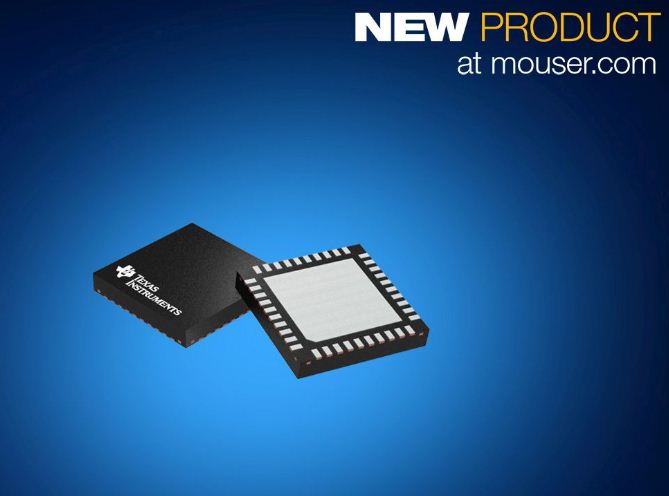

Недавно предложение Mouser Electronics было расширено с помощью высоковольтных преобразователей высокого напряжения серии DACx1416 компании Texas Instruments. Он включает в себя 16-канальные буферизованные преобразователи с разрешением 12, 14 и 16 бит, изготовленные в корпусах VQFN, которые взаимно совместимы с точки зрения распределения отведений, которые могут использоваться в оптических сетях, промышленной автоматизации и системах измерения. Передатчики серии DACx1416 отличаются небольшим количеством необходимых взаимодействующих компонентов.

Включают источник опорного напряжения 2,5 В с низкой погрешностью и низким температурным дрейфом (макс. 2,5 мВ ± 5 частей на миллион / ° С), что исключает в большинстве приложений, необходимость в сотрудничестве с внешним источником. Они могут работать в выбранной пользователем конфигурации выходов с биполярным диапазоном напряжения от ± 2,5 до ± 20 В или однополярным от 5 до 40 В.

Каждый выход позволяет вам устанавливать диапазон напряжения независимо от других. Усилители с внутренней буферизацией обеспечивают эффективность тока ± 25 мА, устраняя необходимость во внешних операционных усилителях. Любая пара каналов может быть настроена для дифференциальной работы с калибровкой смещения. Датчики серии DACx1416 обеспечивают монотонную характеристику и очень хорошую линейность (INL при ± 1 LSB).

Они позволяют добавить дизеринг к выходному сигналу. Они связываются с микропроцессором через интерфейс SPI (50 МГц). Они закрыты в корпусах VQFN-40 6×6 мм. Компания Mouser также предлагает оценочный комплект DAC81416EVM, который взаимодействует с компьютером с помощью адаптера USB2ANY. Он обеспечивает доступ к интерфейсу SPI преобразователя из графического интерфейса пользователя.
