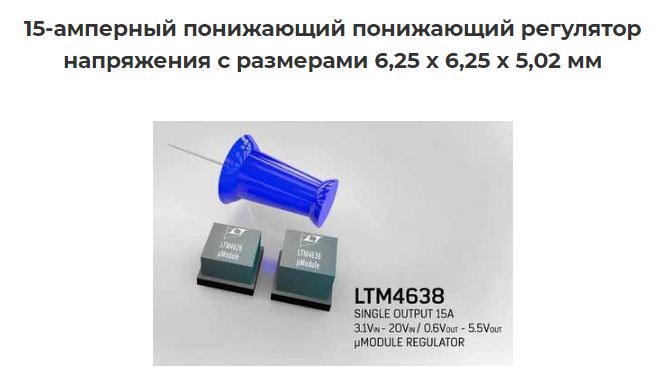

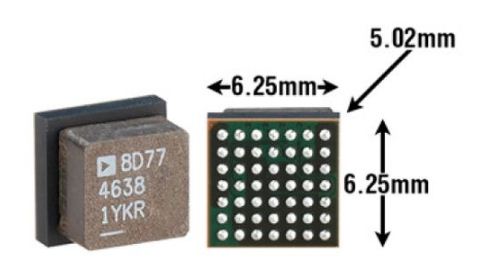

LTM4638 — это встроенный понижающий импульсный регулятор с непрерывным выходным током 15 А, закрытый в корпусе BGA с размерами всего 6,25 x 6,25 x 5,02 мм. Он содержит контроллер, сильноточные полевые транзисторы, катушку и необходимые пассивные элементы. Для установки выходного напряжения требуется только подключение входного и выходного конденсатора и одного резистора, что позволяет реализовать полную цепь на поверхности <1 см² односторонней платы (или 0,5 см² двухсторонней платы).
Диапазон входного напряжения системы составляет от 3,1 до 20 В, а выходное напряжение можно программировать в диапазоне от 0,6 до 5,5 В. Максимальная погрешность выходного напряжения составляет ± 1,5% во всем диапазоне допустимых входных напряжений, выходных токов и температуры. LTM4638 имеет защиту от перенапряжения, перегрузки по току и от перегрева, а также сигнальный выход Power Good.

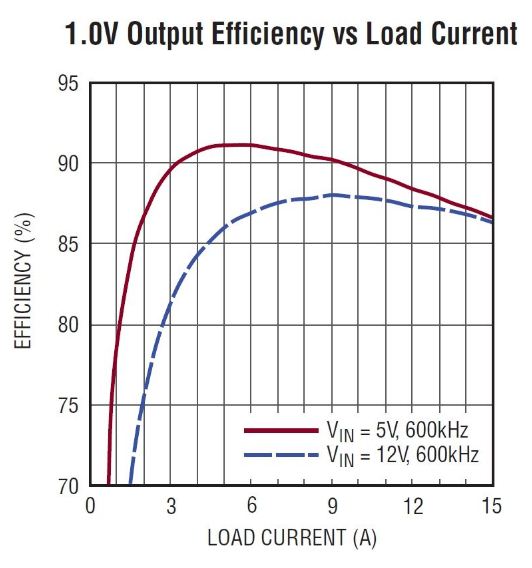

Высокая тактовая частота с управлением в токовом режиме обеспечивает очень быструю импульсную реакцию на изменения входного напряжения и тока нагрузки. Можно подключить выходы нескольких регуляторов LTM4638, если необходимо повысить КПД тока выше 15 А.
